氣動球閥

Q646F氣動四通球閥

產品簡介

Q646F氣動四通球閥 產品說明產品型號：Q646F、Q646H公稱通徑：DN40-DN300公稱壓力：1.6MPa-6.4MPa、150-300LB適用介質：

產品型號：Q646F
瀏覽次數：
詳細介紹在線留言

  • Q646F氣動四通球閥 產品說明

產品型號：Q646F、Q646H

公稱通徑：DN40-DN300

公稱壓力：1.6MPa-6.4MPa、150-300LB

適用介質：水、氣、油等

適用溫度：-10℃-400℃

閥體材質：鑄鋼、不銹鋼


  • Q646F氣動四通球閥 設計標準

設計標準

GB/T12237

結構長度

GB/T12221

法蘭標準

JB/T79、GB/T9113、HG/T20592

檢查和試驗

GB/T26480、JB/T9092


  • Q646F氣動四通球閥 主要零件材質

零件名稱

材質

手柄

WCB

填料壓蓋

WCB

CF8

螺釘

25#

304

填料

PTFE

閥桿

45#

304/316

球體

201

CF8/CF8M

閥體

PTFE

閥座

WCB

CF8/CF8M

閥蓋

WCB

CF8/CF8M

密封墊

PTFE

螺母

35#

304

螺柱

45#

304

并帽

45#

304/316

O型圈

NBR

支承圈

45#

304/316


  • Q646F氣動四通球閥 性能參數


公稱壓力 PN(MPa)

試驗壓力

殼體

高壓液密封

低壓氣密封Low-

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.O

2.2

適用工況

適用介質

水、油品、氣等非腐蝕介質和酸堿腐蝕介質

適用溫度Applicable temperature

-28-350℃

應用規范

連接法蘭

JB79-59、GB9113、HG20592-97、ANSI B16.5

檢驗試驗

GB9/T 9092-99、API 598

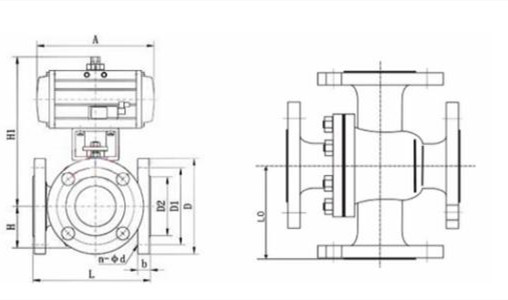

  • Q646F氣動四通球閥 外形尺寸

                                                                         Q646F氣動四通球閥(圖1)

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300


尺寸 （mm）

L

150

160

180

200

220

240

260

280

320

380

440

550

670

720

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

D1

65

75

85

100

110

125

145

160

180

210

240

295

365

410

Z-Φd

4-Φ14

4-Φ14

4-Φ18

4-Φ18

4-Φ18

4-Φ18

4-Φ18

8-Φ18

8-Φ18

8-Φ18

8-Φ23

12-Φ23

12-Φ25

12-Φ25
