氣動真空球閥產品說明

產品型號：GUQ

產品口徑：DN10-100mm

產品壓力：1.6MPa

產品材質：不銹鋼

氣動真空球閥產品特點

球閥密封結構設計好，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足真空、高真空的現狀；
開關扭矩小，配置氣動執行器小，工作穩定、可靠；
真空球閥結構緊湊，重量輕，外形簡潔、美觀；
該氣動閥既能適用高真空，又能適用一定的正壓力下使用；
由于球閥全通導，又能達到高真空要求，所以也能適用于加速器真空系統。

氣動真空球閥設計標準

連接型式	使用壓力范圍(Pa)
活套法蘭(GB6070、JB919)	0.6×106～1.3×10-4
焊接法蘭(GB6070、JB919)	1.6×106～1.3×10-4
快卸法蘭(GB4982)	0.1×106～1.3×10-4
螺紋連接　Threaded Connection	1.6×106～1.3×10-4

氣動真空球閥性能參數

公稱通徑	DN15～DN100(mm)
壓力范圍	1.3×10-7Pa～6×105pa
連接方式	活套法蘭、焊接法蘭、快裝式、螺紋
閥體結構	三片式閥體
驅動方式	氣動控制0.4-0.7bar
工作溫度	-30℃～+232℃
適用介質	高純度氣體及非腐蝕性氣體
作用形式	單作用彈簧復位(常開、常閉),雙作用(氣開氣關)
控制方式	切斷型（開關兩位控制）、調節模式（4-20mA信號比例式調節）

氣動真空球閥外形尺寸

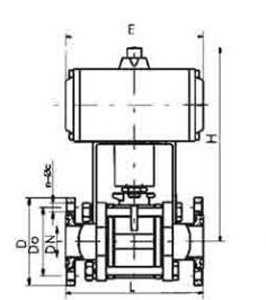

氣動真空球閥(圖1)

型號	通徑(DN)	ΦD	ΦB	H	L	A	n-ΦC
GUD-10	10	55	40	185	92	146	4-6.5
GUD-16	16	60	45	186	100	146
GUD-20	20	65	50	200	114	168
GUD-25	25	70	55	201	114	168
GUD-32	32	90	70	219	140	204	4-9
GUD-40	40	100	80	277	165	260
GUD-50	50	110	90	286	175	268
GUD-63	63	130	110	310	186	268
GUD-80	80	145	125	320	198	298	8-9
GUD-100	100	165	145	387	220	298	8-9
GUD-125	125	200	175	415	266	458	8-11
GUD-1B0	150	225	200	435	296	525	8-11
GUD-200	200	285	260	512	390	602	12-12
