VQ677F氣動V型對夾球閥產品說明

產品型號：VQ677F、VQ670F

公稱通徑：DN25-DN250

公稱壓力：1.6MPa-6.4MPa

適用溫度：-20℃-420℃

閥體材質：鑄鋼、不銹鋼

適用介質：水、油、氣、顆粒物等

VQ677F氣動V型對夾球閥產品特點

1、具有出色的調節特性：V型球閥具有一個近似百分比的固有流量特性及高達300：1的可調比。因此V型球閥可以在廣幅的變化范圍內提供準確的控制。

2、流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的值特別高，流通能力特別大，流通阻力小。

3、V型球閥采用雙軸承結構，機械穩定性能高，啟動扭矩小，保證了閥門具有好的靈敏度和感應速度。

4、可靠性：閥體為一個整體，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。

5、超強的剪切能力：V型球閥采用金屬硬密封結構，V型球閥閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切能力切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。

VQ677F氣動V型對夾球閥主要零件材質

名稱	材料
閥體	CF8
O型圈	氟橡膠
閥座	304堆焊硬質合金
彈簧	17-7PH
密封座蓋	304
內六角螺釘	304
閥芯	CF8表面鍍硬鉻
圓柱銷	304
自潤滑軸承	304+PTFE
下閥桿	17-4PH
O型圈	氟橡膠
平墊片	304
環墊	PTFE
調節墊片	PTFE
后壓蓋	CF8
螺栓	304
雙頭螺栓	304
平鍵	304
下填料	PTFE
中填料	PTFE
上填料	PTFE
填料壓蓋	CF8
螺母	304
上閥桿	17-4PH
平鍵	45

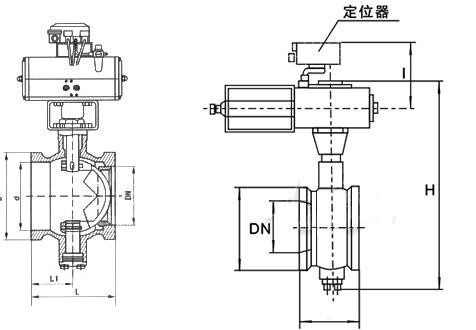

VQ677F氣動V型對夾球閥外形尺寸

VQ677F氣動V型對夾球閥(圖1)

DN	A	H	B	C	T	Y	L	Φd	h1	h	S	K	M	Z
25	50	30	68	38	81	73	102	16	64	35	75	/	2-M10	5
32	60	35	76	45	86	78	100	16	62	35	75	/	2-M10	5
40	60	35	84	50	90	80	102	16	64	35	75	/	2-M10	5
50	75	43	100	62	93	90	104	16	66	35	75	/	2-M10	5
65	100	50	118	73	108	105	102	16	64	35	75	/	2-M10	5
80	100	57	132	90	123	118	110	20	68	35	90	/	2-M12	6
100	115	65	158	115	138	130	108	20	66	35	90	/	2-M12	6
125	129	78	184	134	148	145	110	25	65	40	90	/	2-M12	8
150	160	95	216	164	170	170	124	30	69	50	110	40	2-M12	8
200	200	120	268	206	200	201	124	30	69	50	110	40	2-M12	8
250	240	148	326	260	240	237	140	40	77	60	135	40	2-M16	12
