氣動球閥

Q671F氣動薄型球閥

產品簡介

Q671F氣動薄型球閥 產品說明產品型號:Q671F產品口徑:DN15-100mm產品壓力:1.6-6.4MPa產品材質:鑄鋼、不銹鋼Q671F氣動薄型球閥 性

產品型號:Q671F
瀏覽次數:
詳細介紹在線留言
  • Q671F氣動薄型球閥 產品說明

  • 產品型號:Q671F

  • 產品口徑:DN15-100mm

  • 產品壓力:1.6-6.4MPa

  • 產品材質:鑄鋼、不銹鋼


  • Q671F氣動薄型球閥 性能參數

公稱通徑

DN10~150mm

公稱壓力

PN1.6 2.5 4.0 MPa (高壓可定制)

泄漏量

軟密封:不泄漏

硬密封:≤額定流量的10-5

執行機構

可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構

流量特性

快開特性

可調范圍

DN10-80

DN100-150

250:1

350:1

閥體形式

整體式鍛造、整體式鑄造

連接形式

超薄法蘭式、對夾式

閥芯形式

"O"型球形閥芯

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

適用溫度

密封面

PTFE≤180℃、PPL≤300℃、硬密封≤450℃

配置執行器型號

GT、SR、ST、AT、AW系列單雙作用氣動執行器

控制方式

開關兩位控制、4-20mA模擬量控制


  • Q671F氣動薄型球閥 主要零件材質

零件名稱

材料

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

閥座密封圈

PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)

填料

V型PTFE四氟填料、柔性石墨


  • Q671F氣動薄型球閥 主要性能規范

公稱通徑DN(mm)

DN15-300

公稱壓力

PN(MPa)

1.0

1.6

2.5

4.0

試驗壓力

強度試驗

1.5

2.4

3.75

6.0

密封試驗

1.1

1.76

2.75

4.4

低壓氣密試驗0.5~0.7

適用介質

水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)


  • Q671F氣動薄型球閥 外形尺寸

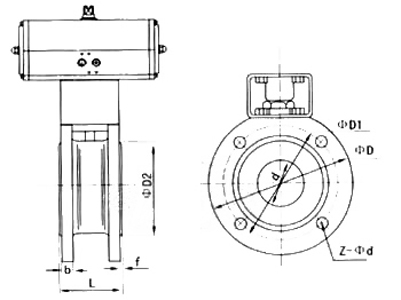

                                                                                     Q671F氣動薄型球閥(圖1)

公稱通徑 DN

外形尺寸

連接法蘭尺寸

d

L

L1

L2

~H

D

D1

D2

B

f

N-Md

15

15

32

141

71

177

95

65

46

14

2

4-M12

20

20

38.5

141

71

182

105

75

56

14

2

4-M12

25

25

45

141

71

187

115

85

65

16

2

4-M12

32

29

55

159

83

223

140

100

76

16

3

4-M16

40

38

62

211

95

231

150

110

84

18

3

4-M16

50

46

72

248

107

258

165

125

99

20

3

4-M16

65

62

95

248

107

273

185

145

118

22

3

4-M16

80

76

120

269

123

303

200

160

132

24

3

8-M16

100

92

145

345

152

333

220

180

156

24

3

8-M16

125

110

200

409

172

380

250

210

184

26

3

8-M16

150

145

225

438

187

432

285

240

211

26

3

8-M20
