H44H美標旋啟式止回閥
產品簡介
News Center
新聞中心產品型號：H44H/W
公稱通徑：2"-24"
公稱壓力：150LB-2500LB
適用介質：水、蒸汽等
適用溫度：-20℃-425℃
閥體材質：鑄鋼、不銹鋼、鍛鋼
| 設計和制造標準 | API 6D |
| 檢驗和試驗標準 | API 598 |
| 法蘭連接尺寸標準 | ASME B16.5、ASME B16.47 A、API 605 |
試驗壓力/Mpa | 公稱壓力（ Lb ） | |||
150 | 300 | 400 | 600 | |
殼體試驗 | 3 | 7.5 | 10.2 | 15 |
密封試驗 | 2.2 | 5.5 | 7.5 | 11 |
閥體材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6/WC9(V) |
工作溫度 / ℃ | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 |
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | 水、蒸汽 |
| 零件名稱 | 材料牌號 | |||
| 閥體 | WCB | WC1 | WC6 | WC9 |
| 閥座 | 25 | 15CrMoA | 12Cr1MoVA | |
| 閥瓣 | WCB | WC1 | WC6 | WC9 |
| 搖桿 | WCB | WC1 | WC6 | WC9 |
| 閥蓋 | 25 | 15CrMoA | 12Cr1MoVA | |
| 銷軸 | 1Cr17Ni2 | 20Cr1Mo1V1A | ||
| 密封環 | S軟鋼（增強柔性石墨） | S軟鋼 | F軟鋼 | |
| 工作溫度 | ≤425℃ | ≤450℃ | ≤540℃ | ≤570℃ |
| 適用介質 | 蒸氣、水 | |||

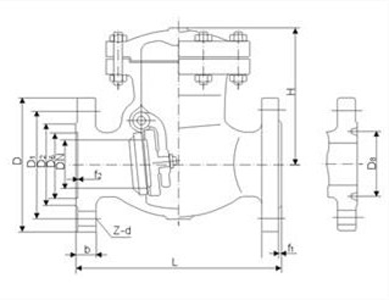

| DN | 150Lb凸面法蘭RF | |||||||
| mm | in | L | D | D1 | D1 | b | n-φd | H |
| 50 | 2 | 203 | 152 | 120.7 | 92 | 19 | 4-φ19 | 165 |
| 65 | 2 1/2 | 216 | 178 | 139.7 | 105 | 22.4 | 4-φ19 | 175 |
| 80 | 3 | 241 | 190 | 152.4 | 127 | 24 | 4-φ19 | 190 |
| 100 | 4 | 292 | 229 | 190.5 | 157 | 24 | 8-φ19 | 215 |
| 125 | 5 | 356 | 254 | 216 | 186 | 24 | 8-φ22.5 | 240 |
| 150 | 6 | 406 | 279 | 241.3 | 216 | 25.4 | 8-φ22.5 | 265 |
| 200 | 8 | 495 | 343 | 298.5 | 270 | 28.4 | 8-φ22.5 | 320 |
| 250 | 10 | 622 | 406 | 362 | 324 | 30.2 | 12-φ25.4 | 365 |
| 300 | 12 | 698 | 483 | 431.8 | 381 | 32 | 12-φ25.4 | 415 |
| DN | 300Lb凸面法蘭RF | |||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 22.4 | 8-φ19 | 190 |
| 65 | 2 1/2 | 292 | 190 | 149 4 | 105 | 25.4 | 8-φ22.5 | 205 |
| 80 | 3 | 318 | 210 | 168.1 | 127 | 28.4 | 8-φ22.5 | 220 |
| 100 | 4 | 356 | 254 | 200.2 | 157 | 31.8 | 8-φ22.5 | 245 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 8-φ22.5 | 265 |
| 150 | 6 | 444 | 318 | 269.7 | 21 6 | 36.6 | 12-φ22.5 | 295 |
| 200 | 8 | 559 | 381 | 330.2 | 270 | 41.2 | 12-φ25.4 | 330 |
| 250 | 10 | 622 | 444 | 387.4 | 324 | 47.8 | 16-φ28.5 | 420 |
| 300 | 12 | 711 | 521 | 450.8 | 381 | 50.8 | 16-φ32 | 480 |
