電動調節閥

ZRHF(H)電動三通調節閥

產品簡介

ZRHF(H)電動三通調節閥 產品說明ZDLQ電子式電動三通合流調節閥具有調節精度高,動作穩定可靠等優點。合流型主要用于將兩種流體混合成第三種流體;分流型主要用

產品型號:ZRHF(H)
瀏覽次數:
詳細介紹在線留言
  • ZRHF(H)電動三通調節閥 產品說明

ZDLQ電子式電動三通合流調節閥具有調節精度高,動作穩定可靠等優點。合流型主要用于將兩種流體混合成第三種流體;分流型主要用于將一股流體分成兩股流體。該產品可代替兩臺互為開關的單、雙座調節閥,用于液體、氣體、蒸汽等介質的調節與控制。


ZRHF(H)電動三通調節閥 主要技術參數和性能指標

由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構,內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。


  • ZRHF(H)電動三通調節閥 主要技術參數

公稱通徑mm

合流

25

32

40

50

65

80

100

125

150

200

250

300

分流

25

32

40

50

65

80

100

125

150

200

250

300

閥座通徑mm

26

32

40

50

65

80

100

125

150

200

250

300

額定流量系數kv


合流

8.5

13

21

34

53

85

135

210

340

535

800

1260

分流

8.5

13

21

34

53

85

135

210

340

535

800

1260

公稱壓力(MPa)

0.6,1.6, 2.5, 4.0, 6.4

行程

16

25

40

60

100

流量特性

直線

工作溫度℃

-40~230℃(常溫型),散熱片式230~450℃(中溫型),特殊訂貨-100~600℃

法蘭尺寸

符合JB78-59、JB79-59標準,可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產

閥體材質

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

閥芯材質

1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti

閥體型式

三通雙座鑄造球型閥

上閥蓋型式

普通式(常溫),散熱片式(中溫),長頸式(低溫)

配用電動執
行機構型號

PSL

PSL-202

PSL-204

PSL-208

PSL-312

PSL325

361L

361LSA-20

361LSB-30

361LSB-50

361LSC-65

361LSC-99

防爆型

361LXA-20

361LXB-30

361LXB-50


注:1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品,其法蘭距按用戶需要確定。 2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決


  • ZRHF(H)電動三通調節閥 電動執行器參數


型號額定輸出力N速度mm/s技術參數
PSL361LPSL361LPSL361LPSL361L
201361LSA-08
361LXA-08
1000800
800
0.254.2
4.2
電源:AC220V 50Hz
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:IP67
帶手輪

電源:AC220V 50Hz
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:相當IP55
隔爆標志:ExdⅡBT4
帶手柄
202361LSA-20
361LXA-20
20002000
2000
0.502.1
2.1
204361LSB-30
361LXB-30
45003000
3000
0.503.5
3.5
208361LSB-50
361LXB-50
80005000
5000
1.001.7
1.7
312361LSC-651200065000.602.8
325361LSC-9925000100001.02.0



  • ZRHF(H)電動三通調節閥 性能指標


項目指標值
基本誤差%±2.5
回差%2.5
死區%1.0
始終點偏差%電開始點±2.5
終點±2.5
電關始點±2.5
終點±2.5
可調范圍30:1
額定行程偏差%2.5
允許泄量L/H符合JB/T7387-94 IV級 小于額定容量的10-4



  • ZRHF(H)電動三通調節閥 允許壓差

公稱通徑mm253240506580100125150200250300
允許壓差MPa3.322.202.201.411.380.940.610.510.360.200.190.13

注: 實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍,請與我們聯系,采取適當方法可解決

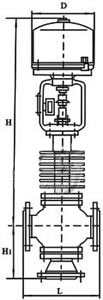

  • ZRHF(H)電動三通調節閥 外形尺寸



公通徑253240506580100125150200250300
L(mm)PN1.6MPa185200220250275300350410450550640740
PN4.0MPa190210230255285310355425460560660760
PN6.4MPa200210235265295320370440475570670770
H1(mm)PN1.6MPa140150160180200220220256278322465580
PN4.0MPa150160170190220232256295313372474585
PN6.4MPa160170180200220242266300318382474585
配PSLH(mm)普通型77578177579081982081091792794712521545
散熱片型90591190592076698397311161126114418051825
D(mm)176
重量(KG)61.564.569.576.5109132164207267395430480
配361LH(mm)普通型538544660675744745735972982102712041265
散熱片型66867479080569190889811711181122414401502
D(mm)225310
重量(KG)69728592124147179260320448627780
