氣動調節閥

氣動微小流量調節閥

產品簡介

氣動微小流量調節閥 產品概述氣動微小流量調節閥,簡稱氣動小流量調節閥,是由我公司專業針對小流量工況自主研發的一款產品。它由氣動薄膜執行器及微小流量調節閥閥體組成

產品型號:
瀏覽次數:
詳細介紹在線留言
  • 氣動微小流量調節閥 產品概述

氣動微小流量調節閥,簡稱氣動小流量調節閥,是由我公司專業針對小流量工況自主研發的一款產品。它由氣動薄膜執行器及微小流量調節閥閥體組成,多彈簧執行機構高度低、重量輕、裝備簡便。氣動小流量調節閥具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時,應針對其節流間隙小的問題,注意預防堵卡現象的發生。氣動小流量調節閥特別適用于液體、蒸汽等介質的主流量調節場合。


  • 氣動微小流量調節閥 主要技術參數

公稱通徑(DN)

G3/8"、1/2"、G3/4"、G1"

閥座直徑(dn)

1.5

2

3

4

5

6

7

8

9

10

11

12

15

額定流量系數KV

0.025

0.05

0.08

0.12

0.20

0.32

0.50

0.80

1.00

1.40

1.55

1.85

2.23

允許壓差(MPa)

≤公稱壓力

公稱壓力(MPa)

1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0

配用執行器型號

ZHA/B-11

額定行程(mm)

8

10

12

閥蓋形式

標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)

壓蓋形式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

閥芯形式

單座式

流量特性

等百分比、直線性


  • 氣動微小流量調節閥 執行器技術參數

配置執行器類別

ZHA/B多彈簧簿膜執行機構

執行器型號

ZHA/B-11

有效面積(cm2)

200

行程(mm)

10、16

彈簧范圍(KPa)

20~100(標準)、20-60、60-100、40-200、80-240

膜片材料

丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力

140~400KPa

氣源接口

RC1/4"

環境溫度

-30~+70℃

可配附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式

氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)


  • 氣動微小流量調節閥 主要零件材料

閥體

WCB

304

316

316L

墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

閥座

304

304

316

316L

閥芯

304

304

316

316L

閥蓋

WCB

304

316

316L

閥桿

304

304

316

316L

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

填料壓蓋

WCB

304

316

316L


  • 氣動微小流量調節閥 主要性能指標

項目

不帶定位器

帶定位器

基本誤差%

±5.0

±1.0

回差%

3.0

1.0

死區%

3.0

0.4

始終點偏差%

氣開

始點

±2.5

±1.0

始點

±5.0

±1.0

氣關

始點

±5.0

±1.0

終點

±2.5

±1.0

額定行程偏差%

≤2.5

泄露量L/h

0.01%×閥額定容量

可調范圍R

30:1

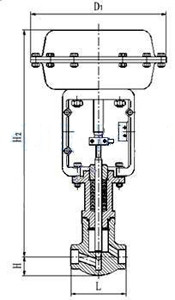

  • 氣動微小流量調節閥 安裝連接尺寸


公稱通徑DN

閥座直徑dn

L

H

H1

H2

A

G3/8“

1.5~15

95

30

130

350

230

G1/2“

1.5~15

95

30

130

350

230

G3/4“

1.5~15

110

30

130

350

230

G1“

1.5~15

110

30

130

350

230
