氣動調節閥

氣動襯氟調節閥

產品簡介

氣動襯氟調節閥 產品概述氣動襯氟調節閥是一種防腐蝕直通單座調節閥,與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝,襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46)

產品型號:
瀏覽次數:
詳細介紹在線留言
  • 氣動襯氟調節閥 產品概述

氣動襯氟調節閥是一種防腐蝕直通單座調節閥,與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝,襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波紋管密封。廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。



  • 氣動襯氟單座調節閥 產品特點

1、耐腐蝕。幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。

2、密封性能好。采用波紋管和填料雙重密封,確保無滲漏。

3、泄漏量小。由于閥芯、閥座采用軟密封,確保無滲漏。

4、配用HA執行機構,輸出力大、結構緊湊。 產品符合GB/T4213-92。



  • 氣動襯氟調節閥 主要技術參數

公稱通徑(DN)

20

25

32

40

50

65

80

100

150

閥座直徑(dn)

20

25

32

40

50

65

80

100

150

額定流量系數(KV)

5.0

8

12

20

32

50

70

100

240

允許壓差(MPa)

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0.6

公稱壓力(MPa)

1.6、2.5、4.0、6.4

額定行程(mm)

16

25

40

60

配用執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B45

閥芯形式

單座柱塞式襯氟閥芯

流量特性

快開特性



  • 氣動襯氟調節閥 執行器技術參數

配置執行器類別

ZHA/B多彈簧簿膜執行機構

執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面積(cm2)

350

350

560

900

1400

行程(mm)

10、16

24

40

40、60

100

彈簧范圍(KPa)

20~100(標準)、20-60、60-100、40-200、80-240

膜片材料

丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力

140~400KPa

氣源接口

RC1/4"

環境溫度

-30~+70℃

可配附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式

氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)



  • 氣動襯氟調節閥 主要零件材料

閥體、閥蓋

ZG230-450襯F46

閥座、閥芯

304襯F46

閥桿

304襯F46

導向套

304襯F46

波紋管

不銹鋼+F46



  • 氣動襯氟調節閥 主要性能指標

項目

不帶定位器

帶定位器

基本誤差%

±5.0

±1.0

回差%

3.0

1.0

死區%

3.0

0.4

始終點偏差%

氣開

始點

±2.5

±1.0

始點

±5.0

±1.0

氣關

始點

±5.0

±1.0

終點

±2.5

±1.0

額定行程偏差%

≤2.5

泄露量L/h

0.01%×閥額定容量

可調范圍R

30:1

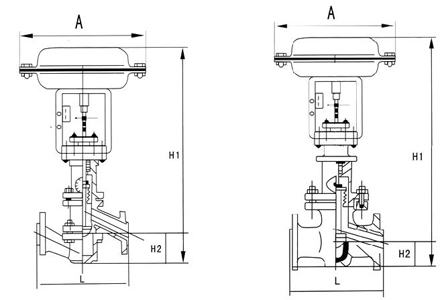

  • 氣動襯氟調節閥 安裝連接尺寸


公稱通徑(DN)

20

25

32

40

50

65

80

100

125

150

L

PN16/25

181

184

200

222

254

276

298

352

410

451

PN40

194

197

200

235

267

292

317

368

425

473

PN64

206

200

210

251

286

311

337

394

440

508

H

PN16/25

52.5

57.5

75

75

85.5

92.5

100

110

142.5

158

PN40

52.5

57.5

75

75

82.5

92.5

100

117.5

150

167.5

PN64

65

40

85

85

90

102.5

107.5

125

172.5

195

H1

132

132

158

170

179

214

221

234

270

294

H2

298

298

298

298

298

380

380

380

510

510

H3

180

180

180

180

180

236

236

236

310

310

L1

289

289

289

289

289

347

347

347

476

476

A

282

282

282

282

282

360

360

360

470

470

D

220

220

220

220

220

270

270

270

320

320
