針型閥

當前位置: 首頁 > 產品展示 > 針型閥

壓力表針型閥

產品簡介

壓力表針型閥 產品說明產品型號:J49W-320P 產品口徑:DN6產品壓力:16MPa產品材質:SS304,SS316 適用溫度:538℃連接形式:管

產品型號:
瀏覽次數:
詳細介紹在線留言
  • 壓力表針型閥 產品說明

產品型號:J49W-320P

產品口徑:DN6

產品壓力:16MPa

產品材質:SS304,SS316

適用溫度:≤538℃

連接形式:管接頭內螺紋連接

結構特征: 錐面或球面密封


  • 壓力表針型閥 設計標準

閥門檢驗與試驗

GB/T13927-1992 JB/T9092-1999

制造標準

GB/T12224-2005 JB/T7747-1995 GB/T12235-2007


  • 壓力表針型閥 主要零件材料

零件名稱

材質

閥體

20# A105 SS304 SS304L SS316 SS316L

閥蓋墊片

紫銅PTFE

閥蓋

20# A105 SS304 SS304L SS316 SS316L

填料墊

PTFE 柔性石墨 金屬盤根

填料

PTFE 柔性石墨

填料壓蓋

20# A105 SS304 SS304L SS316 SS316L

閥桿

20# A105 SS304 SS304L SS316 SS316L

手柄

20# A105 SS304 SS304L SS316 SS316L

內六角螺釘

20# A105 SS304 SS304L SS316 SS316L


  • 壓力表針型閥 主要性能規范

型號

公稱壓力 Mpa

試驗壓力PS(Mpa)_Test

工作壓力(Mpa)

工作溫度(℃)

適用介

殼體

密封(液)

密封(氣)

J49H-320

32.0

48.0

35.2

0.6

32.0

P≤540℃

液化石油氣水,酸,蒸汽,油品等

J49H-320P

32.0

48.0

35.2

0.6

32.0

C≤425 ℃

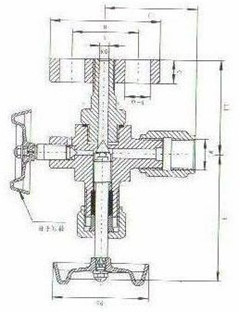

  • 壓力表針型閥 外形尺寸

                                                                                  壓力表針型閥(圖1)

 型號

公稱直徑DN(mm)

尺寸

重量(kg)

L1

D1

D2

L2

H

H1

h

H'

M1

L3

J49H-320

3

60

65

50

60

88

100

15

φ70

M20×1.5

16

1.3

J49H-320P

6

60

65

50

60

88

100

15

φ70

M20×1.5

16

1.3
