高靈敏度蒸汽減壓閥
產品簡介
News Center
新聞中心YG43H/Y型高靈敏度蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。 YG43H/Y型高靈敏度蒸汽減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了YG43H/Y型高靈敏度蒸汽減壓閥的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
YG43H/Y型高靈敏度蒸汽減壓閥公稱壓力(Mpa) | 1.0 | 1.6 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 |
最高進口壓力(Mpa) | 1.0 | 1.6 |
密封試驗壓力(Mpa) | 1.0 | 1.6 |
出口壓力范圍(Mpa) | 0.04-0.6 | 0.04-1.0 |
流量特性偏差(Mpa)P2G | GB12246-1989 | |
壓力特性偏差(Mpa)△Pp2P | GB12246-1989 | |
最小壓差(Mpa) | 0.05 | 0.07 |
滲漏量 | GB12245-1989 | |
*：殼體試驗不包括膜片、頂蓋 | ||
零件名稱 | 零件選用材料 |
閥體、閥蓋、底蓋 | WCB |
閥座、閥瓣 | 2Cr13 |
活塞環 | 對位聚苯 |
膜片 | PH15-7Mo |
缸套、活塞 | 鋁鐵青銅 |
導閥座、導閥瓣 | 2Cr13 |
主閥彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
導調主彈簧 | 50CrVA |
DN | Cv |
15 | 1 |
20 | 2.5 |
25 | 4 |
32 | 6.5 |
40 | 9 |
50 | 16 |
65 | 25 |
80 | 36 |

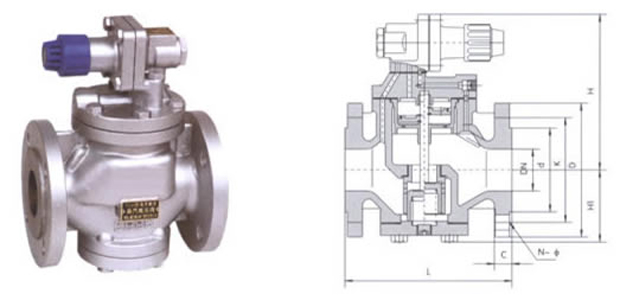

公稱通徑DN | 外形尺寸 | 連接尺寸 | |||||||||||
L | H | H1 | PN 1.0MPa | PN 1.6MPa | |||||||||
D | K | n-ф | d | C | D | K | n-ф | d | C | ||||
15 | 140 | 160 | 65 | 95 | 65 | 4-14 | 45 | 12 | 95 | 65 | 4-14 | 45 | 14 |
20 | 140 | 160 | 65 | 105 | 75 | 4-14 | 55 | 14 | 105 | 75 | 4-14 | 55 | 14 |
25 | 150 | 168 | 68 | 115 | 85 | 4-14 | 65 | 14 | 115 | 85 | 4-14 | 65 | 14 |
32 | 180 | 185 | 75 | 135 | 100 | 4-18 | 78 | 16 | 135 | 100 | 4-18 | 78 | 16 |
40 | 180 | 185 | 78 | 145 | 110 | 4-18 | 85 | 16 | 145 | 110 | 4-18 | 85 | 16 |
50 | 200 | 193 | 88 | 160 | 125 | 4-18 | 100 | 16 | 160 | 125 | 4-18 | 100 | 16 |
65 | 230 | 208 | 98 | 180 | 145 | 4-18 | 120 | 18 | 180 | 145 | 4-18 | 120 | 18 |
80 | 260 | 228 | 117 | 195 | 160 | 4-18 | 135 | 18 | 195 | 160 | 8-18 | 135 | 20 |
