水利控制閥

液壓水位控制閥

產品簡介

液壓水位控制閥 產品說明產品名稱:液壓水位控制閥產品型號:H142X公稱通徑:DN40~DN350結構形式:液壓浮球式工作壓力:1.0MPa~1.6MPa連接方

產品型號:
瀏覽次數:
詳細介紹在線留言
  • 液壓水位控制閥 產品說明

產品名稱:液壓水位控制閥

產品型號:H142X

公稱通徑:DN40~DN350

結構形式:液壓浮球式

工作壓力:1.0MPa~1.6MPa

連接方式:法蘭

適用溫度:-0oC~+80oC

功能作用:控制水位

閥體材質:鑄鐵、鑄鋼、不銹鋼、黃銅

制造標準:國標GB、德國DIN、美國API、ANSI

適用介質:水、污水

H142X液壓水位控制閥是一種自動控制水箱、水塔液面水位高度的水力控制閥。當水面下降超過預設值時,打開浮球閥,活塞上腔室壓力降低,活塞上下形成壓差,在此壓差作用下閥瓣打開進行供水作業;當水位上升到預設高度時,浮球閥關閉,活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度,實現自動供水功能。


  • 液壓水位控制閥 工作原理

  當水池或水塔內水位下降,浮球閥開啟排水時,進水管內有壓水將閥內活塞托起,密封面打開,液壓水位控制閥閥門即開啟供水,當水位上升到控制閥時,浮球閥關閉,活塞下移將密封面封閉,閥門即停止供水。


  • 液壓水位控制閥 性能特點

1、運用液壓原理控制,結構新穎合理。
2、工作平穩可靠。在規定的使用壓力范圍內,可保證無水錘沖擊。
3、重量輕,體積小。
4、安裝維修方便。


  • 液壓水位控制閥 安裝形式及注意事項

將液壓水位控制閥垂直固定在進水管上,然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。該閥進水管和出水管連接法蘭H142X-4T-A為0.6MPa標準法蘭;H142X-10-A為1MPa標準法蘭。進水管直徑應大于或等于閥門公稱通徑,出水口應低于浮球閥。浮球閥安裝應距離水管一米以上;在水箱內出水管高于水位線處鉆一小孔,以防直空回水。使用時,截止閥應全開,如同一水池安裝二只以上閥則應保持同一水平面。因主閥關閉要滯后浮球閥關閉約30~50秒,故水箱要有足夠的空余容積,以防溢水。

為防止雜質、砂粒進入閥內引起工作失靈,閥前應裝過濾器。如安裝在地下水池,則應在地下泵房安裝報警裝置。

液壓水位閥前是設止回閥,液壓水位閥下游要安裝手動閘閥或碟閥,起到硬關閉的作用;如果液壓水位閥為了壓力或其它考慮進水口安到水位以下的,要考慮安裝止回閥,防止水回流。

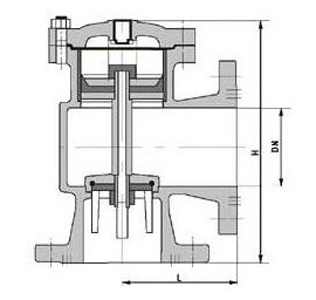

  • 液壓水位控制閥 主要連接尺寸



型號

規格

G(in)

D(mm)

A(mm)

B(mm)

H(mm)

n-d

H142X

50

1/2

160

102

90

195

4-18

65

1/2

180

116

116

260

4-18

80

3/4

195

123

120

270

8-18

100

3/4

220

135

130

295

8-18

150

3/4

285

183

158

330

8-22

200

11/4

340

228

228

435

8-22\12-22


  • 液壓水位控制閥 安裝示例



  • 液壓水位控制閥 日常維護保養

  在安裝液壓閥前,應注意將管道沖洗干凈,液壓閥在使用中,應視水質情況選擇保養時間,一般一年保養一至二次,當水質清潔度較差時,需適當增加保養次數。具體保養方法如下:

(1)關閉該閥前的閘閥。

(2)旋下閥蓋上的螺栓。

(3)取出閥門內部活塞、活塞桿和導向蓋等。

(4)旋下活塞桿兩端螺母。

(5)拆下壓蓋、密封圈、閥瓣。

(6)拆下導向壓蓋、密封圈、閥瓣。拆卸后,應除去各零件的水垢和各種污物,用鋼絲疏通節流螺母上小孔,更換已損壞的密封件。裝配順序和拆卸順序相反。
