氣動蝶閥

氣動粉塵蝶閥

產品簡介

氣動粉塵蝶閥 產品說明通徑規格：DN50～DN500結構形式：垂直板式閥體材料：壓鑄鋁合金公稱壓力：PN6、PN10、PN16適用溫度：-15℃～100℃應用

產品型號：
瀏覽次數：
詳細介紹在線留言

  •  氣動粉塵蝶閥 產品說明

通徑規格：DN50～DN500

結構形式：垂直板式

閥體材料：壓鑄鋁合金

公稱壓力：PN6、PN10、PN16

適用溫度：-15℃～100℃

應用范圍：水泥、粉塵、粉末等粉體及顆粒狀物料


  • 氣動粉塵蝶閥 主要零件材料

型號

BLF

主要零件

閥體

壓鑄鋁合金

閥板

碳鋼內襯板，覆以高分子材料

密封圈

丁晴橡膠（NBR）

適用介質

水泥、泥漿、粉體

適用溫度(℃)

-15--100

氣動執行器

型號

CP、GT系列、AT系列、AW系列

壓力(Mpa)

0.4-0.7


  • 氣動粉塵蝶閥 結構圖及外形尺寸

  1. 氣動粉塵蝶閥 單法蘭

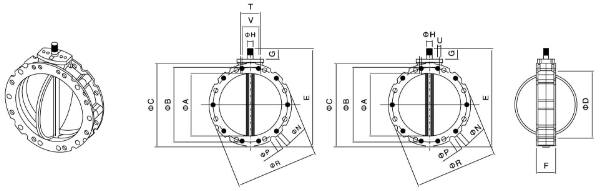

    氣動水泥蝶閥結構圖

    型號

    φA

    φB

    φC

    φD

    E

    F

    G

    φH

    φH孔徑×數量

    φP外凹槽直徑×數量

    φR

    S

    T

    U

    V

    Z

    KG

    BL1F100

    95

    180

    220

    105

    250

    115

    35

    22×19

    14×4

    20×4

    220

    40

    80

    M12

    50

    M10

    4

    BL1F150

    150

    200

    228

    163

    290

    115

    35

    22×19

    14×4

    20×4

    228

    40

    80

    M12

    50

    M10

    5

    BL1F200

    200

    250

    278

    213

    340

    115

    35

    22×19

    14×4

    20×4

    278

    40

    80

    M12

    50

    M10

    6.5

    BL1F250

    250

    300

    328

    263

    390

    115

    35

    22×19

    14×8

    20×8

    328

    40

    80

    M12

    50

    M10

    7.5

    BL1F300

    300

    350

    378

    313

    440

    115

    35

    22×19

    14×8

    20×16

    378

    40

    80

    M12

    50

    M10

    9

    BL1F350

    350

    400

    440

    363

    530

    123

    50

    28×25

    14×8

    20×8

    440

    40

    80

    M12

    50

    M10

    16

    BL1F400

    400

    470

    530

    413

    580

    123

    50

    28×25

    14×8

    20×16

    530

    40

    80

    M12

    50

    M10

    20.5


  2. 氣動粉塵蝶閥 雙法蘭

氣動水泥蝶閥結構圖

型號

φA

φB

φC

E

F

G

φH

φH孔徑×數量

φP外凹槽直徑×數量

φR

T

U

V

Z

KG

BL2F100

95

180

220

250

77

35

22×19

14×4

20×4

220

80

M12

50

M10

4

BL1F150

150

200

228

290

77

35

22×19

14×4

20×4

228

80

M12

50

M10

5

BL2F200

200

250

278

340

77

35

22×19

14×4

20×4

278

80

M12

50

M10

6.5

BL2F250

250

300

328

390

115

35

22×19

14×8

20×8

328

80

M12

50

M10

7.5

BL1F300

300

350

378

440

115

77

22×19

14×8

20×16

378

80

M12

50

M10

9

BL2F350

350

400

440

530

85

50

28×25

14×8

20×8

440

80

M12

-

-

16

BL2F400

400

470

530

580

85

50

28×25

14×8

20×16

530

80

M12

-

-

20.5
