D673W氣動三偏心對夾蝶閥

產品簡介

D673W氣動三偏心對夾蝶閥產品說明產品型號：D673W/H公稱通徑：DN40-DN1200公稱壓力：1.6MPa-4.0MPa、150LB-300LB適用介

產品型號：D673W

瀏覽次數：

產品咨詢 0510-83121633

product

產品展示

tel-phone

0510-83121633

查看全部

News Center

新聞中心

詳細介紹在線留言

D673W氣動三偏心對夾蝶閥產品說明

產品型號：D673W/H

公稱通徑：DN40-DN1200

公稱壓力：1.6MPa-4.0MPa、150LB-300LB

適用介質：水、蒸汽等

適用溫度：0℃-425℃

閥體材質：碳鋼、不銹鋼

連接方式：對夾連接

作用方式：雙作用、單作用(彈簧復位)

控制方式：開關型、調節型

D673W氣動三偏心對夾蝶閥主要零件材質

零件名稱	材質
零件名稱	C	P	R
內六角螺釘	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
閥蓋	WCB	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
墊片	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
閥座	不銹鋼+柔性石墨、PTFE
墊片	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
蝶板	WCB	ZG1Cr18Ni2Ti	ZG1Cr18Ni12Mo2Ti
圓柱銷	45	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
下蓋	WCB	ZG1Cr18Ni2Ti	ZG1Cr18Ni12Mo2Ti
墊片	不銹鋼+柔性石墨、PTFE
襯套	PTFE復合軸承
閥體	WCB	ZG1Cr18Ni2Ti	ZG1Cr18Ni12Mo2Ti
閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
支架	WCB	WCB	WCB
鍵	45	45	45
襯套	PTFE復合軸承
填料	柔性石墨、PTFE
壓蓋	WCB	ZG1Cr18Ni2Ti	ZG1Cr18Ni12Mo2Ti
氣動執行器	AT、AW系列
位置指示器	塑料

D673W氣動三偏心對夾蝶閥性能參數

設計標準		GB/T12238					API609
壓力溫度等級		GB/T12224					API609、ASMEB16.34
結構長度		GB/T12221					API609、ISO5752、ASMEB16.10
法蘭型式尺寸		GB/T9113、JB/T79					ASMEB16.5/B16.47
檢驗與試驗		GB/T9092、GB/T13927					API598
公稱壓力		1.0	1.6	2.5	4.0	6.0	Class150	Class300	Class600
試驗壓力	殼體試驗	1.5	2.4	3.75	6.0	9.45	2.93	7.58	15.0
	高壓密封	1.1	1.76	2.75	4.4	6.93	2.07	5.52	11.03
	低壓密封	0.6
適用溫度		-46℃～500℃（不同的工況溫度選用不同的材質）
適用介質		水、油、氣及各類腐蝕性（不同的介質選用不同的材質

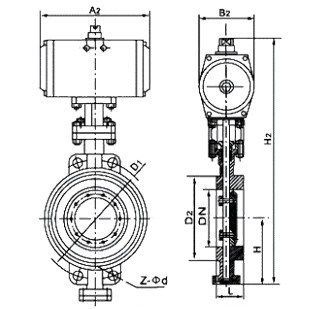

D673W氣動三偏心對夾蝶閥外形尺寸

D673W氣動三偏心對夾蝶閥(圖1)

DN	L		H	A	1.0MPa			1.6MPa
DN	短系列	長系列	H	A	D1	D2	Z-Φd	D1	D2	Z-Φd
50	43	43	80	190	125	100	4-18	125	100	4-18
65	46	46	90	206	145	120	4-18	145	120	4-18
80	49	64	98	216	160	135	4-18	160	135	4-18
100	56	64	112	260	180	155	8-18	180	155	8-18
125	64	70	128	286	210	185	8-18	210	185	8-18
150	70	76	147	340	240	210	8-23	240	210	8-23
200	71	89	178	412	295	265	8-23	295	265	12-23
250	76	114	215	480	350	320	12-23	355	320	12-25
300	78	114	250	538	400	368	12-23	410	375	12-25
350	78	127	280	568	460	428	16-M20	470	435	16-M22
400	102	140	320	660	515	482	16-M22	525	485	16-M27
450	114	152	350	740	565	532	20-M22	585	545	20-M2
